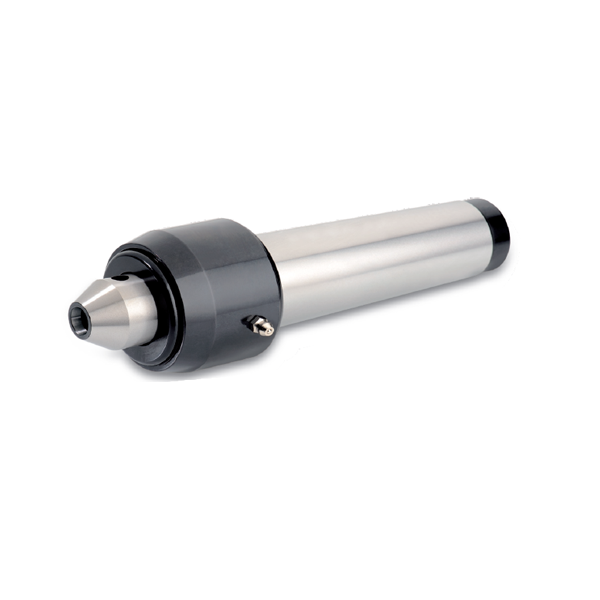

類型：替換式系列
Type: Interchangeble live center
負荷：中
Duty: Medium
適 用：CNC車床、高速車床及其他機床。
Application CNC lathe and high speed lathe or other lathe machine.
用 途：適用長度300mm以內一般軸心車削加工。
Working Usage Applicable for small dia. and the length less than 300mm ordinary turning process.
結 構：採用前后兩個支撐點加止推軸承設計製成。
Structure Combination of thrust bearing and with the design of double supporting point.
選 配：4 8型小子、6 1型沖子
Accessories 48 type Tips and 61 type pin punch.
精準度：0.005以內
TIR Less than 0.005mm
檢測頂尖的尖部跳動精度時，必須在頂尖頂緊工件的狀態下進行打表。
Inspecting the run out accuracy of the center tip must be under the status of holding the workbar tightly.

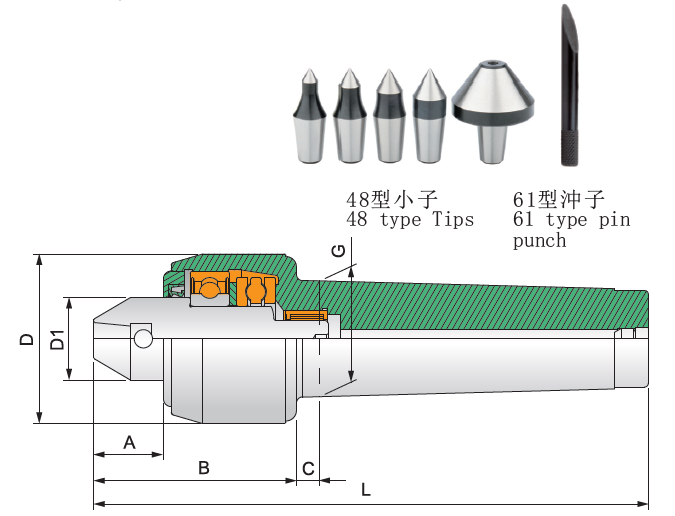

規格 / Specification 單位/ UNIT：mm
|
型式/外表尺寸 Model/Spec |
A | B | C | D | D1 | G | L |
軸承最高轉數 Max.RPM |
軸承徑向力 （載重） Max. radial load |
軸承軸向力 （推力） Max. axial thrust force |
|---|---|---|---|---|---|---|---|---|---|---|
| TSC-748-3 | 27 | 78 | 8 | 58 | 31.2 | 23.825（MT3) | 165 | 4,000rpm | 900kg | 2,200kg |
| TSC-748-4 | 27 | 78 | 9 | 65 | 31.2 | 31.267（MT4) | 186 | 4,000rpm | 1,100kg | 2,500kg |
| TSC-748-5 | 27 | 78 | 9 | 65 | 31.2 | 44.399（MT5) | 213 | 4,000rpm | 1,200kg | 2,500kg |
