零點定位系統組裝模式
ZERO POINT SYSTEMS
通過使用此新型零點定位系統，可以大優化工件的夾持與換裝，縮短機臺的交換時間，節約成本，提高效率！
Using this latest ZERO POINT SYSTEMS, it can optimize the clamping and changing process and shorten the exchanging time, to save the cost and improve the efficiency.
優點/Features
增加機臺的實際的加工時間
縮短工件及夾具的更換時間
重復定位精度高
單一的接觸界面可適用很多機臺
定位和夾持同步實現
Increase the working time of the machine
Shorten the time of exchanging fixture
High precision of repeating position
The products suit for almost machines
Having both good positioning and clamping
|
型號 Model |
A | B | C | D | E | F |
夾持力/Power KN |
拉緊力/Power KN |
凈重/N.W. KG |
|---|---|---|---|---|---|---|---|---|---|
| ZPS-125-200-RH | 200 | 200 | 50 | 40 | 100 | 100 | 20 | 55 | 13 |
| ZPS-125-200-RL | 200 | 200 | 50 | 40 | 100 | 100 | 17 | 55 | 13 |
|
型號 Model |
A | B | C | D | E | F | G |
夾持力/Power KN |
拉緊力/Power KN |
凈重/N.W. KG |
|---|---|---|---|---|---|---|---|---|---|---|
| ZPS-225-300-RH | 170 | 300 | 50 | 40 | 150 | 75 | 100 | 20 | 55 | 17 |
| ZPS-225-400-RH | 200 | 400 | 50 | 40 | 250 | 75 | 100 | 20 | 55 | 20 |
| ZPS-225-300-RL | 170 | 300 | 50 | 40 | 150 | 75 | 100 | 17 | 55 | 17 |
| ZPS-225-400-RL | 200 | 400 | 50 | 40 | 250 | 75 | 100 | 17 | 55 | 20 |
|
型號 Model |
A | B | C | D | E | F | G | H |
夾持力/Power KN |
拉緊力/Power KN |
凈重/N.W. KG |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ZPS-425-300-RH | 300 | 300 | 150 | 40 | 150 | 75 | 100 | 50 | 20 | 55 | 29 |
| ZPS-425-400-RH | 400 | 400 | 200 | 40 | 250 | 75 | 100 | 50 | 20 | 55 | 50 |
| ZPS-425-300-RL | 300 | 300 | 150 | 40 | 150 | 75 | 100 | 50 | 17 | 55 | 29 |
| ZPS-425-400-RL | 400 | 400 | 200 | 40 | 250 | 75 | 100 | 50 | 17 | 55 | 50 |
備注/Remark:
RH：液壓式/Hydraulic model
RL：氣壓式/Pneumatic model
|

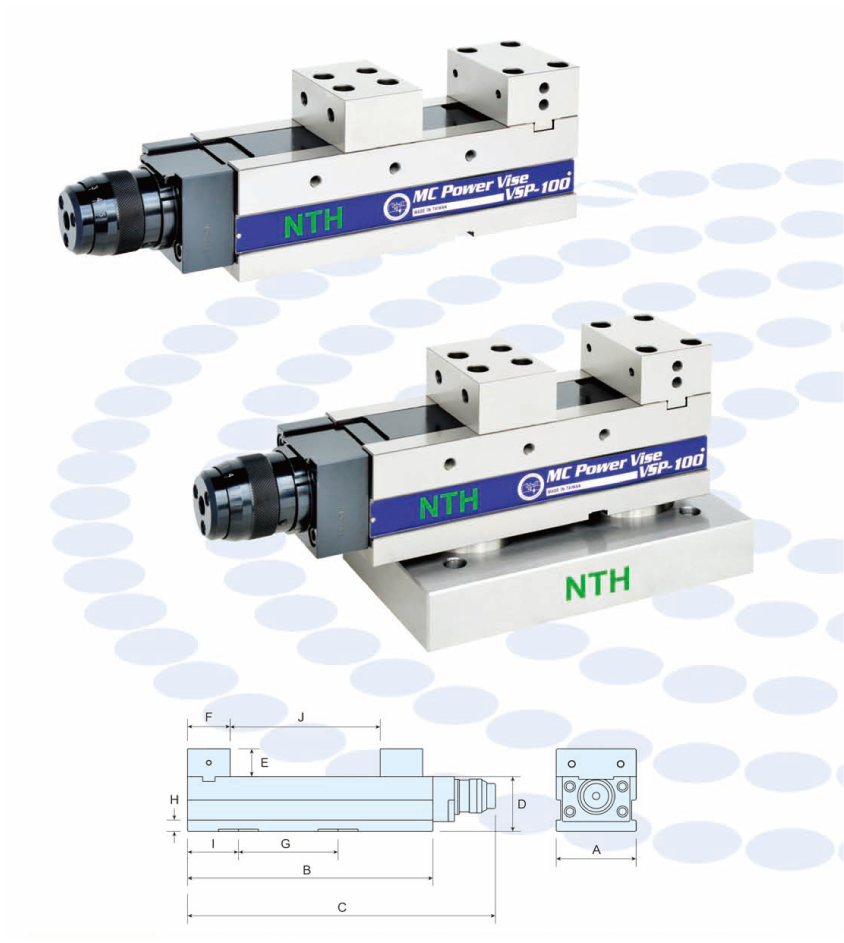

型號 Model |
A | B | C | D | E | F | G | H | I | J |
凈重/N.W. KG |
|---|---|---|---|---|---|---|---|---|---|---|---|
| VSP-100-ZPS |
100 |
310 | 435 | 95 | 45 | 70 | 150 | 23 | 100 | 140 | 26 |
| VSP-130-ZPS | 130 | 410 | 535 | 100 | 50 | 80 | 250 | 23 | 110 | 230 | 45 |
|
型號 Model |
A | B | C | D | E | F | G | H | J |
凈重/N.W. KG |
|---|---|---|---|---|---|---|---|---|---|---|
| VSC-100-5XC-ZPS |
100 |
310 | 340 | 95 | 90 | 85 | 150 | 23 | 30-100 | 37 |
| VSP-130-ZPS | 130 | 410 | 510 | 100 | 100 | 90 | 250 | 23 | 30-220 |
45 |
|
型號 Model |
A | B | C | D |
凈重/N.W. KG |
|---|---|---|---|---|---|
| ZPS-425-300-P | 300 | 300 | 150 | 30 | 23 |
| ZPS-425-400-P | 400 | 400 | 250 | 35 |
46 |
|
ZPS-225-300-P |
170 | 300 | 150 | 30 | 13 |
|
ZPS-225-300-P |
200 | 400 | 250 | 30 | 20 |
